本文主要介绍Springmvc的框架原理，并通过一个入门程序展示搭建环境，配置以及部署。

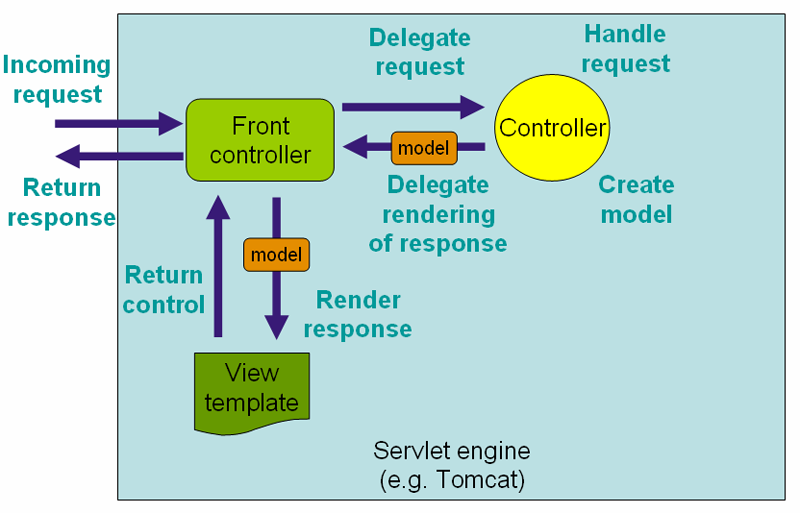

springmvc框架原理图
组件及其作用
- 前端控制器(DispatcherServlet):接收请求，响应结果，相当于转发器，中央处理器。减少了其他组件之间的耦合度。
- 处理器映射器(HandlerMapping):根据请求的url查找的Handler.
- Handler处理器:按照HndlerApdater的要求编写。
- 处理器适配器(HandlerAdapter):按照特定规则(HandlerAdapter)要求的规则执行Handler。
- 视图解析器(VIewResolver):进行视图解析，根据逻辑视图解析成真正的视图(view)。
- 视图view是一个接口实现类试吃不同的View类型(jsp,pdf).
步骤
- 1.发起请求到前端控制器(
DispatcherServlet) - 2.前端控制器请求处理器映射器(
HandlerMapping)查找Handler(可根据xml配置、注解进行查找) - 3.处理器映射器(
HandlerMapping)向前端控制器返回Handler - 4.前端控制器调用处理器适配器(
HandlerAdapter)执行Handler - 5.处理器适配器(HandlerAdapter)去执行Handler
- 6.Handler执行完，给适配器返回ModelAndView(Springmvc框架的一个底层对象)
- 7.处理器适配器(
HandlerAdapter)向前端控制器返回ModelAndView - 8.前端控制器(
DispatcherServlet)请求视图解析器(ViewResolver)进行视图解析，根据逻辑视图名解析成真正的视图(jsp) - 9.视图解析器(ViewResolver)向前端控制器(
DispatcherServlet)返回View - 10.前端控制器进行视图渲染，即将模型数据(在
ModelAndView对象中)填充到request域 - 11.前端控制器向用户响应结果
springmvc入门程序
环境搭建
搭建工具eclipse maven tomcat
在eclipse中新建一个maven web 项目
在pom.xml文件中添加依赖关系
<properties>
<spring.version>4.0.5.RELEASE</spring.version>
</properties>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-webmvc</artifactId>
<version>${spring.version}</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-core</artifactId>
<version>${spring.version}</version>
</dependency>
<dependency>
<groupId>javax.servlet</groupId>
<artifactId>javax.servlet-api</artifactId>
<version>3.1.0</version>
</dependency>
<build>
<finalName>SpringMVC</finalName>
<plugins>
<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-compiler-plugin</artifactId>
<configuration>
<source>1.8</source>
<target>1.8</target>
</configuration>
</plugin>
</plugins>
配置文件
- 配置前端控制器
web.xml
<servlet>
<servlet-name>SpringMVC</servlet-name>
<servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
<!--contextConfigLocation配置Springmvc加载的配置文件(配置处理器映射器，适配器等)
若不配置，默认加载WEB-INF/Servlet名称-servlet(这里是SpringMVC-Servlet.xml)
-->
</servlet>
<servlet-mapping>
<servlet-name>SpringMVC</servlet-name>
<!--/,所有访问的地址由DispatcherServlet进行解析，对静态文件的解析需要配置不让DispatcherServlet进行解析，
使用此种方式和实现RESTful风格的url-->
<url-pattern>/</url-pattern>
</servlet-mapping>
- spring容器配置
如上配置会自动去WEB-INF下寻找’servlet-name’-servlet.xml
<!-- 配置扫描的包 -->
<context:component-scan base-package="com.springdemo.*" />
<!-- 注册HandlerMapper、HandlerAdapter两个映射类 -->
<mvc:annotation-driven />
<!-- 访问静态资源 -->
<mvc:default-servlet-handler />
<!-- 视图解析器 classpath下要有jstl的jar包-->
<bean
class="org.springframework.web.servlet.view.InternalResourceViewResolver">
<property name="viewClass" value="org.springframework.web.servlet.view.JstlView"/>
<!--配置jsp路径的前缀-->
<property name="prefix" value="/WEB-INF/view/"></property>
<!--配置jsp路径的后缀-->
<property name="suffix" value=".jsp"></property>
</bean>
-
创建demojsp文件
<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%> <html> <head> <meta http-equiv="Content-Type" content="text/html; charset=UTF-8"> <title>首页</title> <link rel="stylesheet" href="//cdn.bootcss.com/bootstrap/3.3.5/css/bootstrap.min.css"> </head> <body> <h1>这里是SpringMVC Demo首页</h1> <h3>出现此页面，说明配置成功。</h3> <!-- jQuery文件。务必在bootstrap.min.js 之前引入 --> <script src="//cdn.bootcss.com/jquery/1.11.3/jquery.min.js"></script> <!-- 最新的 Bootstrap 核心 JavaScript 文件 --> <script src="//cdn.bootcss.com/bootstrap/3.3.5/js/bootstrap.min.js"></script> </body> </html> -
创建Controller
@Controller public class DemoController { @RequestMapping("/index") public String index(){ return "demo"; } }
启动服务器
启动服务器后，默认会访问服务器的根路径/，也就是访问根目录下的index.jsp页面。

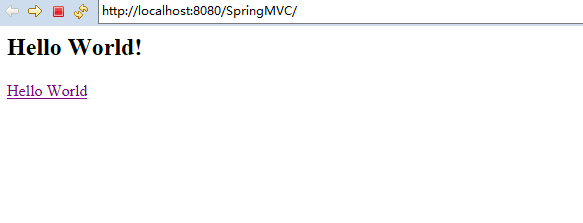

在根目录下有index.jsp，作为访问项目的入口。运行项目后，我们会看到以下运行结果。
点击”Hello World”链接后，页面跳转，当请求index时会映射到上述controller方法中，返回的字符串demo会被配置拼接成WEB-INF/view/demo.jsp,展示出来。
